YP Type ledende gummikobling

Innleggskilde: Shenzhen ES Electronic Co., Ltd.
Innleggstid: July 3, 2026

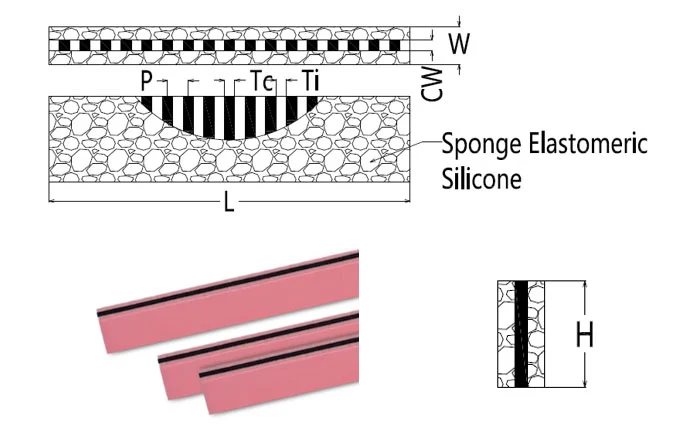

Yp Type Conductive Rubber Connector


YP type Zebra Connectors støttes av et svampskummet isolerende silikonlag på begge sider av sebralaget for å møte flere bruksområder der isolasjon er kritisk. Samtidig er skumlaget veldig mykt, så i praktiske applikasjoner kreves det kun en liten trykkkraft for å oppnå god kontaktytelse.

Navnekonvensjoner for Zebra Connectors

For å sikre at sebrakoblinger er laget riktig, er navnespesifikasjonene som følger:

Yp Type Conductive Rubber Connector

Forspenningsforhold og kurve

Den overlegne elastisiteten til ledende gummikoblinger kan effektivt unngå risikoen for god kontakt med komponenter på grunn av aldringsdeformasjon og utilsiktet fall av strukturelle deler under bruk av elektronisk utstyr, men med deformasjonen av strukturelle deler og endringen av kompresjonskraften, vil kompresjonsforholdet og motstanden til ledende gummikoblinger også endres, og det er nødvendig å vurdere fullt ut når strukturelle deler og innstilling av ledende gummideler. Som følger:

Spline: YP P0.1 10×5×2.5mm CW0.8

Yp Type Conductive Rubber Connector

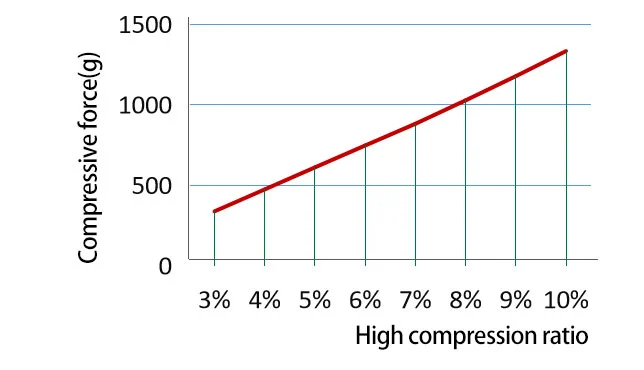

Sammenheng mellom trykkkraft og kompresjonsforhold

Yp Type Conductive Rubber Connector

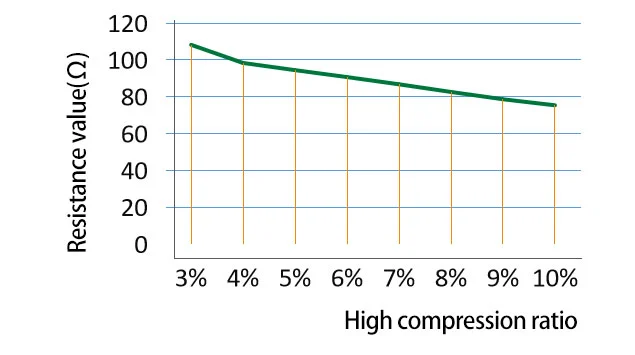

Motstand vs. kompresjonsforhold

Beregningen av ledende gummikoblingsmotstand kan refereres til med følgende formel:

Yp Type Conductive Rubber Connector

R = motstandsverdi (Ω)
CW = ledende bredde (mm)
L = ledende lengde (mm)
H = ledende høyde (mm)
ρ = volumresistivitet (Ω·cm)

Testprosessen bør opprettholdes > 10 % kompresjonsforhold for å oppnå nøyaktige testresultater.

Beregningen av trykkkraften til en ledende gummikobling kan beregnes ved å referere til følgende formel:

Yp Type Conductive Rubber Connector

F = Trykktrykk (g)
D = Kompresjonsforhold D = (H-H1) ÷ H
E0 = Sebralags elastisitetsmodul 3,5 MPa
E1 = elastisitetsmodulen til isolasjonsforingen 1,7 MPa
H = ledende gummikoblingshøyde (mm)
W = Ledende gummikoblingsbredde (mm)
CW = Zebralagsbredde (mm)
W1 = Isolasjonsforingsbredde (mm) W2 = W-W1
L = Ledende gummikoblingslengde (mm)

Data for struktur og elektrisk ytelse

Implementeringsstandard: GB2439, GB/T528

Prosjekt Spesifikasjonsverdier
Materiale Ledende lag Isolasjonslag Skumforing
Ledende silikongummi Silastic Silastic
Rutine Lav motstand Rutine Rutine
Hardhet (A) 65±5 70±5 65±5 40±5
Volumresistivitet (Ω·cm) <6 <3 >1012 >1012
Strekkfasthet (mPa) >4 >5 >4 >4
Forlengelse (%) >100 >150 >100 >300
Rivestyrke(N/mm) >8 >12 >10 >12
Farge Svart Hvit Rosa

Arbeidsmiljødata

Driftstemperatur Driftsfuktighet (%) 25 ℃ Maksimal driftsstrøm (mA/mm2)
Minimum Maksimum
-50 150 85 2.5
