Ys Type Conductive Rubber Connector

De ledende gummikoblingene av YS-typen støttes av isolerende silikongummi på begge sider av sebralaget for å møte applikasjoner med isolasjonskrav. På samme tid, fordi isolasjonslaget er mykere enn sebralaget, kan god kontaktytelse oppnås i praktiske applikasjoner med kun en liten trykkkraft.
YS type ledende gummi kontakt isolasjon fôr er silikon naturlig farge (gjennomsiktig), kan også lages i henhold til kravene til hvit, grønn og andre farger.

Navnekonvensjoner

For å sikre at ledende gummikoblinger er laget riktig, er navnekonvensjonene som følger:

Ys Type Conductive Rubber Connector

Forspenningsforhold og kurve

Den overlegne elastisiteten til ledende gummikoblinger kan effektivt unngå risikoen for god kontakt med komponenter på grunn av aldringsdeformasjon og utilsiktet fall av strukturelle deler under bruk av elektronisk utstyr, men med deformasjonen av strukturelle deler og endringen av kompresjonskraften, vil kompresjonsforholdet og motstanden til ledende gummikoblinger også endres, og det er nødvendig å vurdere fullt ut når strukturelle deler og innstilling av ledende gummideler. Som følger:

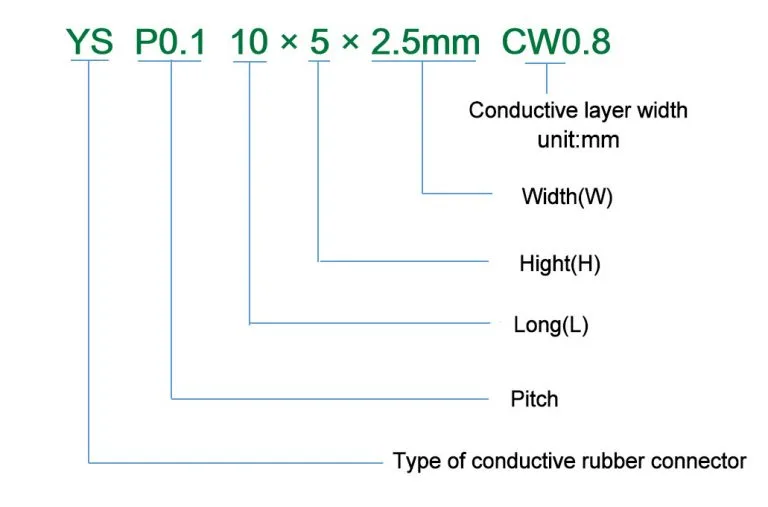

Spline: YS P0.1 10×5×2.5mm CW0.8

Ys Type Conductive Rubber Connector

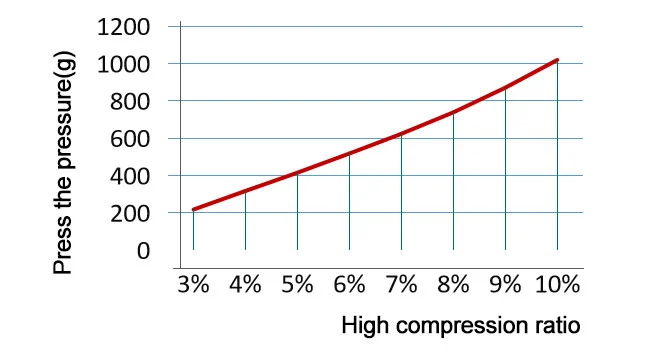

Sammenheng mellom trykkkraft og kompresjonsforhold

Ys Type Conductive Rubber Connector

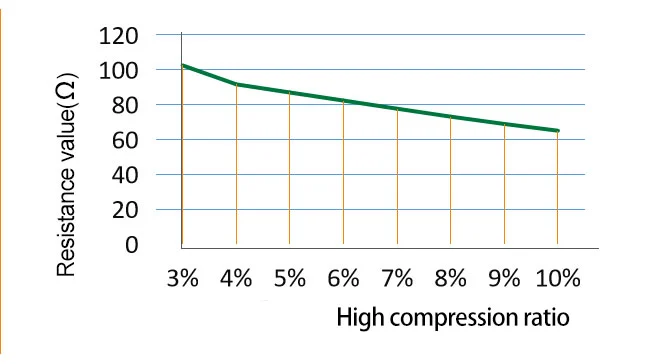

Motstand vs. kompresjonsforhold

Beregningen av ledende gummikoblingsmotstand kan refereres til med følgende formel:

Ys Type Conductive Rubber Connector

R = motstandsverdi (Ω)
CW = ledende bredde (mm)
L = ledende lengde (mm)
H = ledende høyde (mm)
ρ = volumresistivitet (Ω·cm)

Testprosessen bør opprettholde et kompresjonsforhold på >5 % for å oppnå nøyaktige testresultater.



Beregningen av trykkkraften til en ledende gummikobling kan beregnes ved å referere til følgende formel:

Ys Type Conductive Rubber Connector

F = Trykkkraft (g)
D = Kompresjonsforhold D = (H-H1) ÷ H
E0 = Helt ledende lags elastisitetsmodul 3,5 MPa
E1 = elastisitetsmodulen til isolasjonsforingen 1,1 MPa
H = ledende gummikoblingshøyde (mm)
W = Ledende gummikoblingsbredde (mm)
CW = Fullt ledende lagbredde (mm)
W1 = Isolasjonsforingsbredde (mm) W2= W-W1
L = Ledende gummikoblingslengde (mm)



Data for struktur og elektrisk ytelse

Implementeringsstandard: GB2439, GB/T528

Prosjekt Spesifikasjonsverdier
Materiale Ledende lag Isolasjonslag Isolerende fôr
Ledende silikongummi Silastic Silastic
Rutine Lav motstand Rutine Rutine
Hardhet (A) 65±5 70±5 65±5 30±5
Volumresistivitet (Ω·cm) <6 <3 >1012 >1012
Overhengslengde (mPa) >4 >5 >4 >4
Forlengelse (%) >100 >150 >100 >300
Rivestyrke(N/mm) >8 >12 >10 >12
Farge Svart Hvit Gjennomsiktig/hvit



Arbeidsmiljødata

Driftstemperatur Driftsfuktighet (%) 25 ℃ Maksimal strøm brukt      (mA/mm2)
Minimum Maximun
-50 150 85 2.5
