YCD/YCS Type Zebra Strip-koblinger

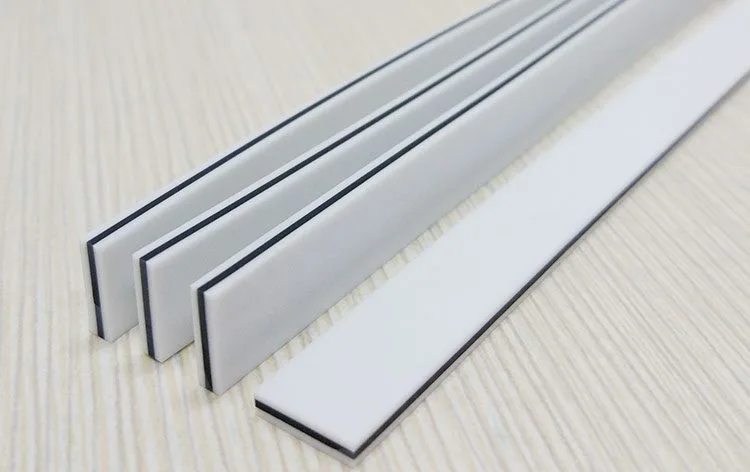

YCD-type sebrastrimmelkoblinger støttes av isolerende silikongummi på begge sider av det fullt ledende laget, som kan møte applikasjoner med krevende isolasjonskrav.

På samme tid, fordi isolasjonslaget er mykere enn det fullt ledende laget, kan god kontaktytelse oppnås i praktiske applikasjoner med bare en liten trykkkraft.

YCD-type ledende gummikontakt isolasjonsfôr er silikon naturlig farge (gjennomsiktig), kan også lages i henhold til kravene til hvit, grønn og andre farger.

Strukturen til YCS-typen og YCD-typen er i utgangspunktet den samme, men isolasjonsforingen av YCS-typen har bare én side, mens isolasjonsforingen av YCD-typen er to sider.

• YCD – dobbeltsidig sandwich ledende stripe
• YCS – ensidig sandwich ledende stripe

Navnekonvensjoner for Zebra Strip Connectors

For å sikre at ledende gummikoblinger er laget riktig, er navnekonvensjonene som følger:

Forhåndsbelastningsforhold og kurve

Den overlegne elastisiteten til sebrastrimmelkoblinger kan effektivt unngå risikoen for god kontakt med komponenter på grunn av aldringsdeformasjon og utilsiktet fall av strukturelle deler under bruk av elektronisk utstyr, men med deformasjonen av strukturelle deler og endringen av kompresjonskraften, vil kompresjonsforholdet og motstanden til ledende gummikoblinger også endres, og det er nødvendig å vurdere fullt ut når man setter inn sebrastrimmeldeler. Som følger:

Spline: YCD 10×5× 2,5 mm CW0,8

Sammenheng mellom trykkkraft og kompresjonsforhold

Motstand vs. kompresjonsforhold

Beregningen av ledende gummikoblingsmotstand kan refereres til med følgende formel:

R = motstandsverdi (Ω)
CW = ledende bredde (mm)
L = ledende lengde (mm)
H = ledende høyde (mm)
ρ = volumresistivitet (Ω·cm)

Testprosessen bør opprettholde et kompresjonsforhold på >5 % for å oppnå nøyaktige testresultater.

Beregningen av trykkkraften til en ledende gummikobling kan beregnes ved å referere til følgende formel:

F = Trykkkraft (g)
D = Kompresjonsforhold D = (H-H1) ÷ H
E0 = Helt ledende lags elastisitetsmodul 3,5 MPa
E1 = elastisitetsmodulen til isolasjonsforingen 1,1 MPa
H = ledende gummikoblingshøyde (mm)
W = Ledende gummikoblingsbredde (mm)
CW = Fullt ledende lagbredde (mm)
W1 = Isolasjonsforingsbredde (mm) W2 = W-W1
L = Ledende gummikoblingslengde (mm)

Struktur og elektrisk ytelsesdata

Implementeringsstandard: GB2439, GB/T528

Arbeidsmiljødata
